Unidirectional Carbon Fiber Tela

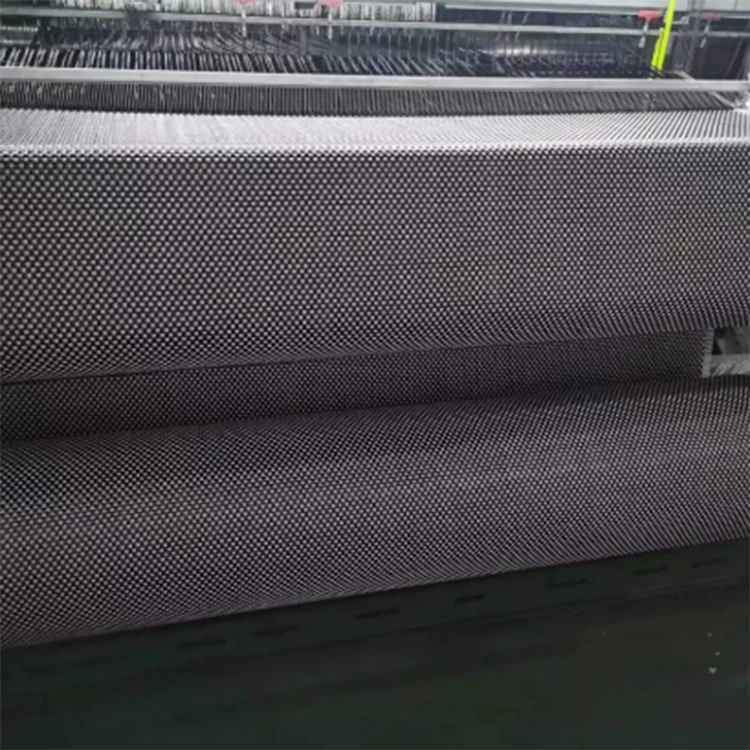

Ang Unidirectional Carbon Fiber Fabric ay ibinibigay sa isang Jacquard woven construction sa detalyeng ito. Kinokontrol ng proseso ng paghabi ang pag-aayos ng mga sinulid na carbon fiber upang lumikha ng isang tinukoy na istraktura ng tela at pattern sa ibabaw. Hindi tulad ng karaniwang plain o twill na tela, ang Jacquard weaving ay nagbibigay-daan sa pag-aayos ng sinulid na iba-iba upang makagawa ng iba't ibang nakikitang disenyo.

Para sa composite manufacturing, ang pattern ng tela ay isang bahagi lamang ng detalye ng materyal. Ang grado ng carbon fiber, bigat ng tela, pag-aayos ng sinulid, sistema ng resin, kapal ng laminate at mga kondisyon ng paghubog ay may mas malaking impluwensya sa mga katangian ng natapos na composite. Samakatuwid, ang konstruksyon ng Jacquard ay pinaka-kaugnay kapag ang istraktura ng tela at nakikitang ibabaw ay parehong kailangang isaalang-alang sa panahon ng pagpili ng materyal.

Paano Naiiba ang Jacquard Carbon Fiber Fabric

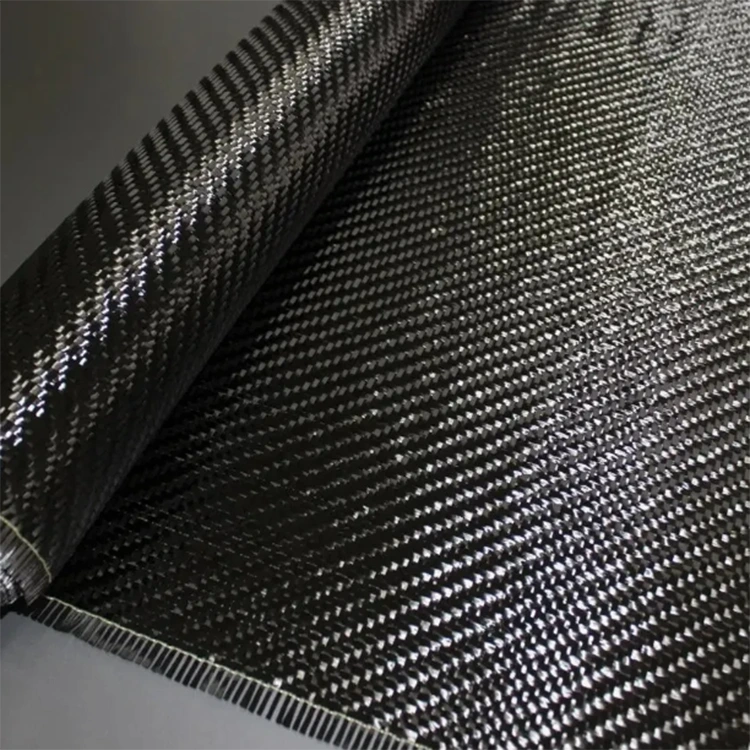

Ang mga plain at twill na carbon fiber na tela ay gumagamit ng medyo regular na interlacing pattern. Ang paghabi ng Jacquard ay gumagamit ng kontroladong pagpili ng sinulid sa panahon ng paghabi, na nagpapahintulot sa mga partikular na bahagi ng tela na sundin ang iba't ibang mga kaayusan ng pattern.

Binabago nito ang hitsura ng habi na ibabaw nang hindi ginagawang kapalit ang habi mismo para sa disenyo ng istruktura. Kung ang tela ay gagamitin sa isang load-bearing laminate, ang kinakailangang grado ng hibla, bigat ng tela, sistema ng resin at konstruksyon ng laminate ay dapat na itatag ayon sa mga kinakailangan sa bahagi.

Para sa mga nakikitang composite na bahagi, ang habi na pattern ay maaaring manatiling nakalantad pagkatapos ng paghubog at maging bahagi ng tapos na ibabaw. Ginagawa nitong may kaugnayan ang konstruksiyon sa mga bahagi tulad ng automotive trim, mga produktong pang-sports, mga kagamitang pabahay at mga customized na composite na bahagi.

Ang aktwal na hitsura pagkatapos ng paghubog ay nakasalalay din sa pamamahagi ng dagta, pagsasama-sama, kondisyon ng amag at pagtatapos ng ibabaw. Ang pattern na nakikita sa tuyong tela ay hindi dapat ituring bilang isang garantiya ng huling molded na hitsura.

Jacquard, Plain at Twill Weave

Ang mga pagtatayo ng tela na ito ay pangunahing naiiba sa kanilang pag-aayos ng sinulid at nagresultang pattern sa ibabaw. Ang naaangkop na pagpipilian ay nakasalalay sa kinakailangang pag-uugali ng tela, geometry ng bahagi at tapos na hitsura.

Inilalarawan ng talahanayan ang mga tipikal na pagkakaiba sa visual at application sa halip na isang mekanikal na ranggo. Ang isang Jacquard na tela ay hindi awtomatikong mas malakas o mas matigas kaysa sa isang plain o twill na tela. Ang pangwakas na mga katangian ng composite ay nakasalalay sa kumpletong sistema ng materyal at disenyo ng nakalamina.

Pagpili ng Tela para sa Composite Part

Ang tela ay dapat mapili pagkatapos na maitatag ang mga pangunahing kinakailangan ng sangkap. Kabilang sa mga mahahalagang pagsasaalang-alang ang kinakailangang timbang ng tela, lapad, pattern ng ibabaw, kurtina, kapal ng laminate at paraan ng paghubog.

Para sa isang patag o medyo simpleng bahagi, ang isang regular na pinagtagpi na istraktura ay maaaring sapat. Ang mas kumplikadong mga ibabaw ay maaaring mangailangan ng pagtatayo ng tela na maaaring sumunod sa amag nang walang labis na pagbaluktot. Kung ang carbon fiber ay nananatiling nakikita, ang kinakailangang pattern ay dapat ding isaalang-alang sa panahon ng pagputol at lay-up.

Ang oryentasyon ng reinforcement ay nananatiling isang hiwalay na pagsasaalang-alang sa disenyo. Ang isang pinagtagpi na pattern sa ibabaw ay hindi mismo tumutukoy sa pangunahing direksyon ng pagkarga ng istruktura ng isang composite. Para sa mga bahagi na may tiyak na pag-load ng direksyon, ang nakalamina ay dapat na idinisenyo sa paligid ng kinakailangang mga oryentasyon ng hibla at pag-aayos ng sapin.

Mga Nakikitang Kinakailangan sa Ibabaw

Kapag ang tela ng carbon fiber ay mananatiling nakikita, ang pagkakapare-pareho sa pagitan ng mga katabing piraso ay nagiging mahalaga. Ang direksyon ng pagputol, pag-igting ng tela at paghawak sa panahon ng lay-up ay maaaring makaapekto sa pagkakahanay ng pattern, lalo na sa mga hubog na ibabaw.

Ang ibabaw ng amag at sistema ng dagta ay nakakaimpluwensya rin sa hitsura pagkatapos ng paggamot. Ang isang pare-parehong dry-fabric na pattern ay maaari pa ring makagawa ng ibang visual na resulta kung ang daloy ng resin, pagsasama-sama o pagtatapos sa ibabaw ay hindi patuloy na kinokontrol.

Mga Kinakailangang Pang-istruktura

Para sa mga istrukturang bahagi, ang tela ay dapat suriin kasama ng carbon fiber grade, resin system, fiber content at laminate schedule. Ang pattern ng Jacquard ay hindi dapat gamitin bilang pangunahing batayan para sa pagtukoy ng pagiging angkop sa istruktura.

Mga Karaniwang Aplikasyon

Mga Bahagi ng Automotive

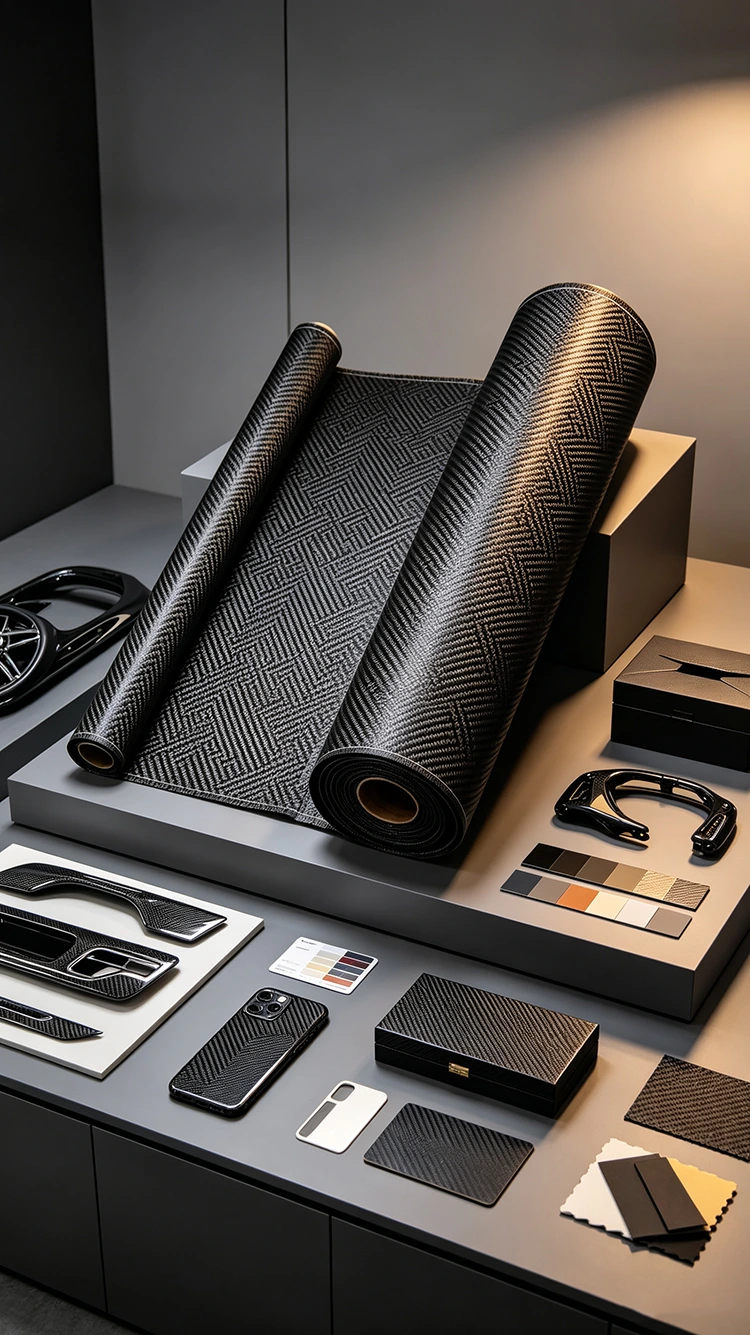

Maaaring isaalang-alang ang Jacquard carbon fiber fabric para sa nakikitang interior trim, decorative panel, equipment cover at iba pang bahagi kung saan ang habi na ibabaw ay bahagi ng tapos na hitsura. Ang detalye ng tela ay dapat na tumugma sa bumubuo ng geometry at kinakailangang ibabaw na tapusin.

Kagamitang Palakasan

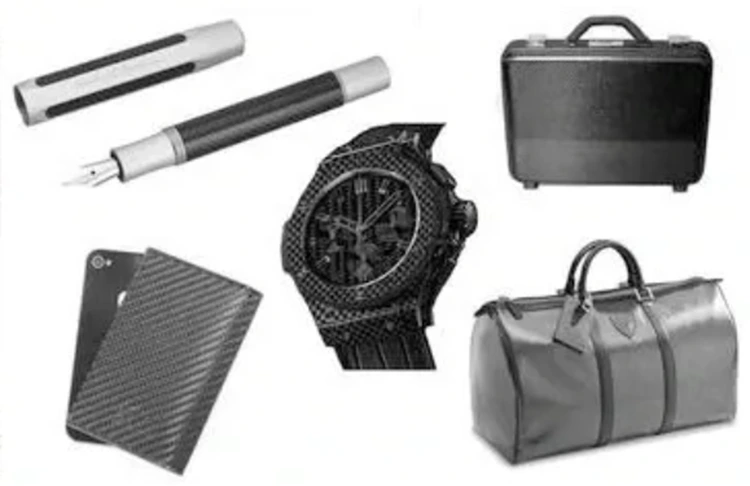

Ang mga produktong pang-sports tulad ng mga bahagi ng bisikleta, istruktura ng racket, paddle at accessories ay maaaring gumamit ng nakikitang carbon fiber na tela kung saan nananatili ang pattern sa ibabaw pagkatapos ng paghubog. Ang kinakailangang bigat ng tela at laminate construction ay depende sa indibidwal na bahagi.

Elektronikong Kagamitan

Ang mga piling istruktura ng pabahay at kagamitan ay maaaring magsama ng carbon fiber fabric kapag natutugunan ng materyal ang mekanikal at dimensional na mga kinakailangan ng aplikasyon. Ang carbon fiber ay electrically conductive, kaya dapat suriin ang insulation at electromagnetic na mga kinakailangan kung saan ginagamit ang materyal sa paligid ng mga electronic assemblies.

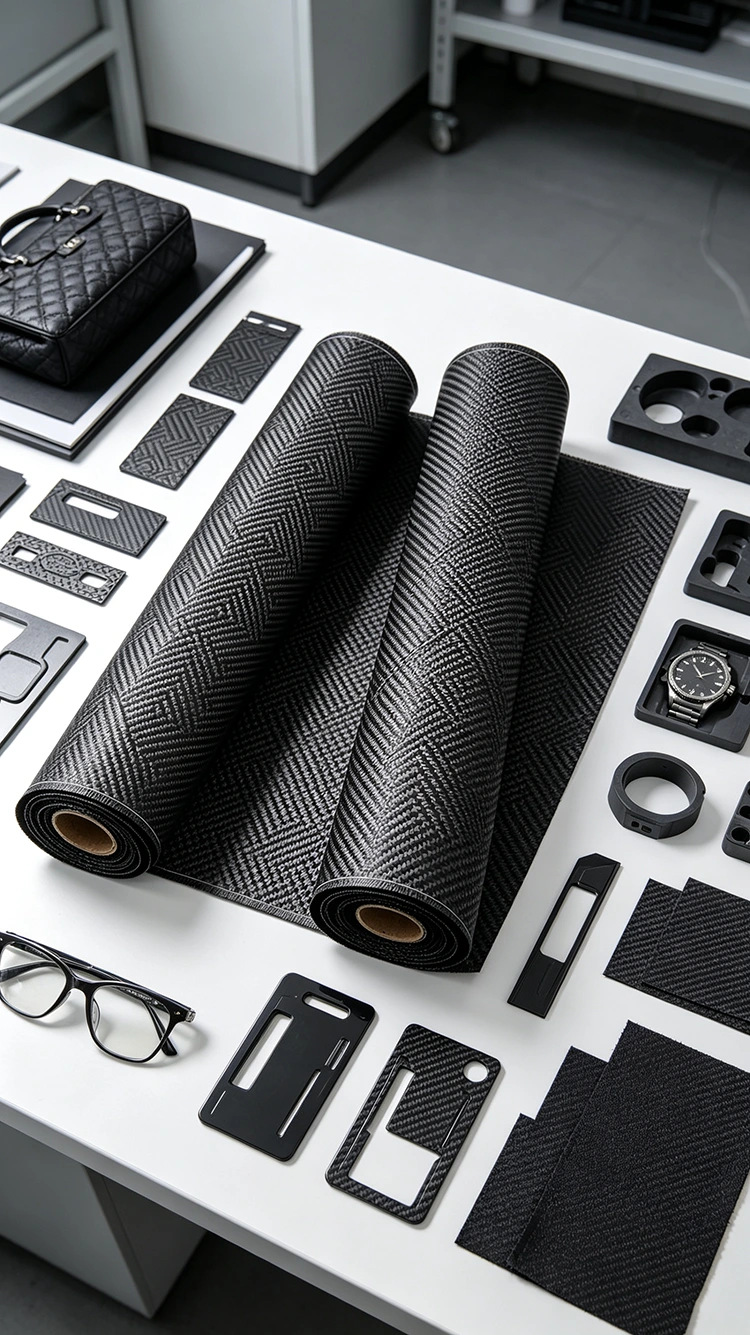

Mga Customized na Composite na Produkto

Ang mga customized na composite na bahagi ay maaaring gumamit ng Jacquard na tela kapag kinakailangan ang isang partikular na habi na pattern. Bago ang produksyon, ang pattern, bigat ng tela, mga sukat, sistema ng resin at proseso ng paghubog ay dapat kumpirmahin nang magkasama sa halip na tukuyin ang tela sa pamamagitan ng hitsura lamang.

Materyal na Impormasyon

Pagproseso at Pagtatapos sa Ibabaw

Ang huling hitsura ng isang habi na bahagi ng carbon fiber ay apektado ng buong proseso ng paghubog. Ang paglalagay ng tela, daloy ng dagta, presyon ng pagsasama-sama, ibabaw ng amag at mga kondisyon ng paggamot ay maaaring baguhin lahat ang paraan ng paglitaw ng paghabi pagkatapos na mailabas ang bahagi mula sa amag.

Para sa mga sangkap na may nakikitang carbon fiber na ibabaw, ang tela ay dapat na maingat na hawakan sa panahon ng pagputol at pag-lay-up. Ang labis na pag-uunat o paggalaw ay maaaring makagambala sa pagkakaayos ng sinulid at maging sanhi ng nakikitang pagbaluktot ng pattern.

Kung ang isang malinaw na patong ay inilapat pagkatapos ng paghuhulma, ang kapal, kondisyon ng ibabaw at pagiging tugma sa composite ay dapat ding isaalang-alang. Ang natapos na hitsura ay samakatuwid ay tinutukoy ng tela at ang mga kasunod na hakbang sa pagproseso sa halip na sa pamamagitan ng paraan ng paghabi lamang.

Mga Pagsasaalang-alang sa Paghawak at Serbisyo

Bago ang paghubog, ang tela ng carbon fiber ay dapat na itago at hawakan ayon sa mga kinakailangan ng naaangkop na sistema ng materyal. Kapag ito ay naisama na sa isang cured composite, ang mga kondisyon ng serbisyo ay pangunahing tinutukoy ng resin system, laminate design, operating environment at loading conditions.

Para sa mga nakikitang bahagi ng carbon fiber, dapat iwasan ng regular na paglilinis ang hindi kinakailangang abrasion at mga agresibong kemikal na maaaring makaapekto sa ibabaw na patong o dagta. Ang pagkakalantad sa temperatura ay dapat manatili sa loob ng mga limitasyong itinatag para sa tapos na composite system.

Ang mga gasgas sa ibabaw ay hindi kinakailangang nagpapahiwatig ng pagkabigo sa istruktura. Gayunpaman, ang pag-crack, delamination, malaking pinsala sa epekto o nakalantad na reinforcement ay dapat suriin kapag ang bahagi ay may structural function.

Kailan Dapat Siyasatin ang isang Carbon Fiber Component?

Walang unibersal na inspeksyon o kapalit na pagitan para sa bawat carbon fiber composite component. Ang naaangkop na iskedyul ng pagpapanatili ay nakasalalay sa disenyo ng bahagi, kapaligiran ng pagpapatakbo, mga kondisyon ng paglo-load at mga kinakailangan ng tagagawa.

Ang partikular na atensyon ay dapat ibigay sa mga nakikitang palatandaan tulad ng:

· Pag-crack ng laminate

· Delamination o paghihiwalay

· Malaking epektong pinsala

· Ang pagkakalantad sa hibla na dulot ng pagkasira ng ibabaw

· Pagkawala ng integridad ng istruktura

· Malubhang pagkasira ng protective coating

Para sa mga bahaging kritikal sa kaligtasan, ang mga desisyon sa inspeksyon at pagpapalit ay dapat sumunod sa mga kinakailangan sa pagpapanatili na tinukoy para sa tapos na produkto sa halip na isang pangkalahatang pagtatantya sa buhay ng serbisyo.

FAQ

Ano ang Unidirectional Carbon Fiber Fabric?

Ang Unidirectional Carbon Fiber Fabric sa detalye ng produktong ito ay gumagamit ng paraan ng paghabi ng Jacquard upang makagawa ng isang pinagtagpi na materyal na carbon fiber na may tinukoy na pattern sa ibabaw. Ang eksaktong pag-aayos ng sinulid, bigat ng tela at mga katangian ng istruktura ay dapat kumpirmahin mula sa detalye ng materyal.

Paano naiiba ang Jacquard sa twill carbon fiber?

Gumagamit ang Twill ng regular na diagonal interlacing pattern, habang ang Jacquard weaving ay nagbibigay-daan sa higit pang pagkakaiba-iba sa pag-aayos ng sinulid at nakikitang disenyo ng pattern. Ang pagkakaiba ay pangunahin sa pagtatayo at hitsura ng tela sa halip na isang awtomatikong pagkakaiba sa pagganap ng makina.

Ang Jacquard carbon fiber ba ay angkop para sa structural composites?

Maaari itong isama sa mga composite na bahagi, ngunit ang structural na kaangkupan ay depende sa carbon fiber grade, bigat ng tela, resin system, fiber orientation at laminate design. Ang pamamaraan ng paghabi ng Jacquard lamang ay hindi nagtatatag ng mga mekanikal na katangian ng natapos na bahagi.

Maaari bang ipasadya ang pattern ng Jacquard?

Ang availability ng pattern ay depende sa weaving specification at production requirements. Dapat isama sa isang customized na pagtatanong ang kinakailangang pattern, bigat ng tela, mga sukat at nilalayon na aplikasyon para sa pagsusuri.

Angkop ba ito para sa mga interior ng automotive?

Maaari itong isaalang-alang para sa nakikitang carbon fiber trim, mga panel, mga bahaging pampalamuti at iba pang mga aplikasyon ng sasakyan kung saan ang habi na ibabaw ay bahagi ng tapos na hitsura. Ang materyal at proseso ng paghubog ay dapat suriin laban sa mga kinakailangan ng bahagi.

Gaano katagal ang isang Jacquard carbon fiber composite?

Walang iisang halaga ng buhay ng serbisyo na naaangkop sa bawat natapos na bahagi. Ang buhay ng serbisyo ay nakasalalay sa sistema ng resin, laminate construction, pagkakalantad sa kapaligiran, temperatura, kondisyon ng paglo-load at pagpapanatili.

Paano dapat mapanatili ang mga nakikitang bahagi ng carbon fiber?

Panatilihing malinis ang ibabaw at iwasan ang hindi kinakailangang abrasion o mga agresibong kemikal. Kung mayroong protective coating, dapat ding subaybayan ang kundisyon nito dahil ang surface coating failure ay maaaring makaapekto sa hitsura at proteksyon ng composite.

Kailan dapat palitan ang natapos na bahagi?

Ang pagpapalit ay dapat na nakabatay sa aktwal na kondisyon at mga kinakailangan sa pagpapanatili ng natapos na bahagi. Ang pag-crack, delamination, malaking pinsala sa epekto o pagkawala ng integridad ng istruktura ay mas nauugnay na mga tagapagpahiwatig kaysa sa isang nakapirming bilang ng mga taon ng serbisyo.
