Twill Weave Carbon Fiber na Tela

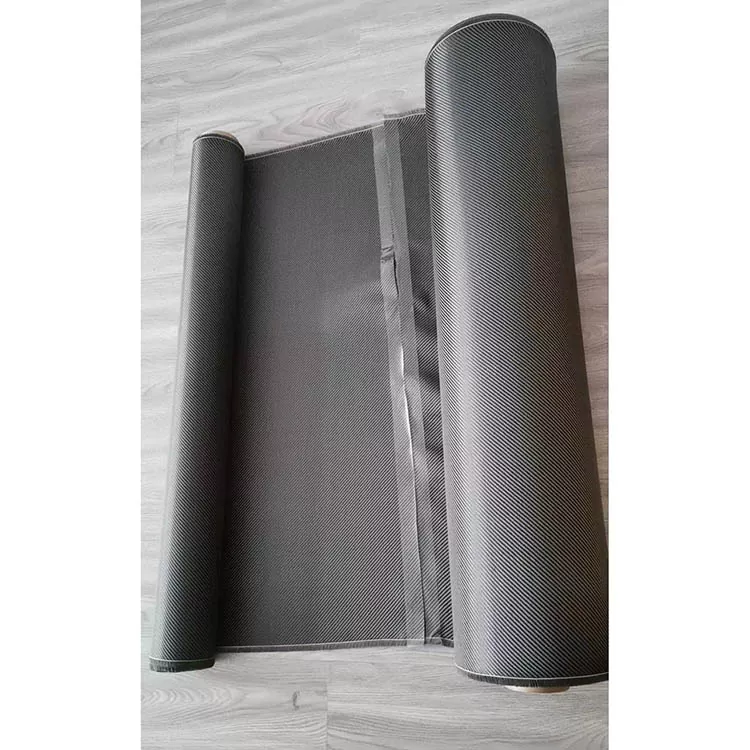

Ang Twill Weave Carbon Fiber Fabric ay isang woven reinforcement kung saan ang mga warp at weft yarns ay magkakaugnay upang bumuo ng isang diagonal na pattern sa ibabaw. Kung ikukumpara sa plain weave, ang interlacing na istraktura ay nagbibigay-daan sa mas maraming paggalaw sa pagitan ng mga sinulid, na makakatulong sa tela na sumunod sa mga katamtamang kurba sa panahon ng lay-up. Ang parehong diagonal na pattern ay karaniwang pinananatili sa mga molded na bahagi kung saan ang ibabaw ng carbon fiber ay naiwang nakikita.

Ang paghabi ay isang bahagi lamang ng pagtutukoy ng materyal. Ang grado ng carbon fiber, timbang ng lugar, sistema ng resin at konstruksyon ng laminate ay tumutukoy kung paano nakakatulong ang tela sa natapos na composite, habang ang geometry ng amag at ang proseso ng pagbuo ay nakakaapekto sa kung paano ito mapangasiwaan sa panahon ng produksyon.

Ano ang Binago ng Twill Structure

Sa isang twill construction, ang mga interlacing point ay unti-unting gumagalaw sa tela sa halip na bumuo ng paulit-ulit na one-over, one-under pattern ng plain weave. Nagbibigay ito ng higit na kalayaan sa mga sinulid na lumipat sa isa't isa kapag ang tela ay inilagay sa ibabaw ng isang hubog na ibabaw.

Ang pagkakaiba ay nagiging mas kapansin-pansin sa mga bahagi na may pagbabago ng mga contour. Ang isang tela na maaaring tumanggap ng ilang paggalaw sa eroplano ay maaaring mas madaling iposisyon sa paligid ng isang katamtamang kurba kaysa sa isang mas mahigpit na interlaced na konstruksyon. Gayunpaman, hindi ito nangangahulugan na ang bawat twill na tela ay drape sa parehong paraan. Ang laki ng sinulid, bigat ng tela, higpit ng paghabi at geometry sa ibabaw ay nakakaapekto sa resulta.

Para sa masikip na radii o malalim na three-dimensional na mga hugis, kapaki-pakinabang ang pagbuo ng pagsubok dahil ang lokal na wrinkling o yarn distortion ay maaari lamang masuri nang tumpak laban sa aktwal na geometry.

Diagonal Weave para sa Mga Nakikitang Ibabaw

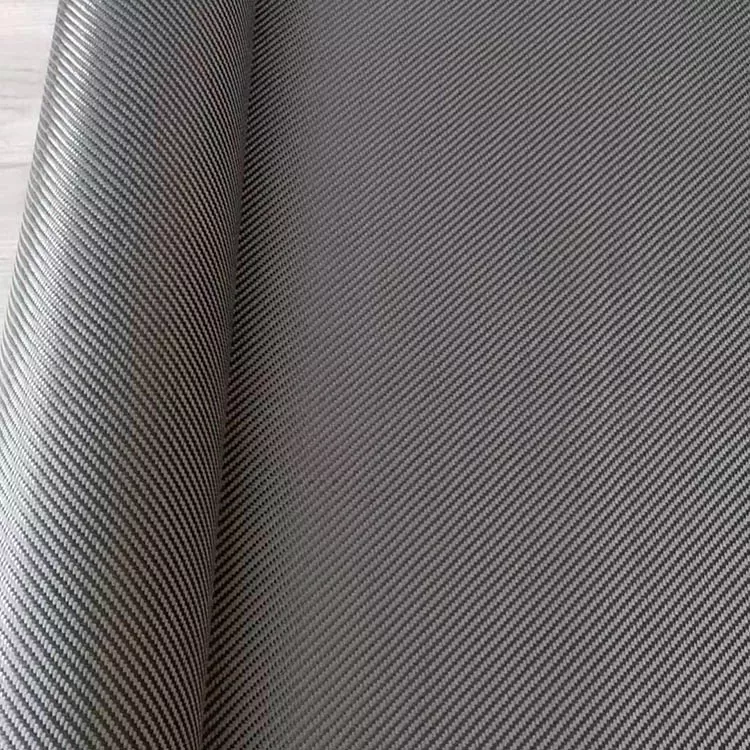

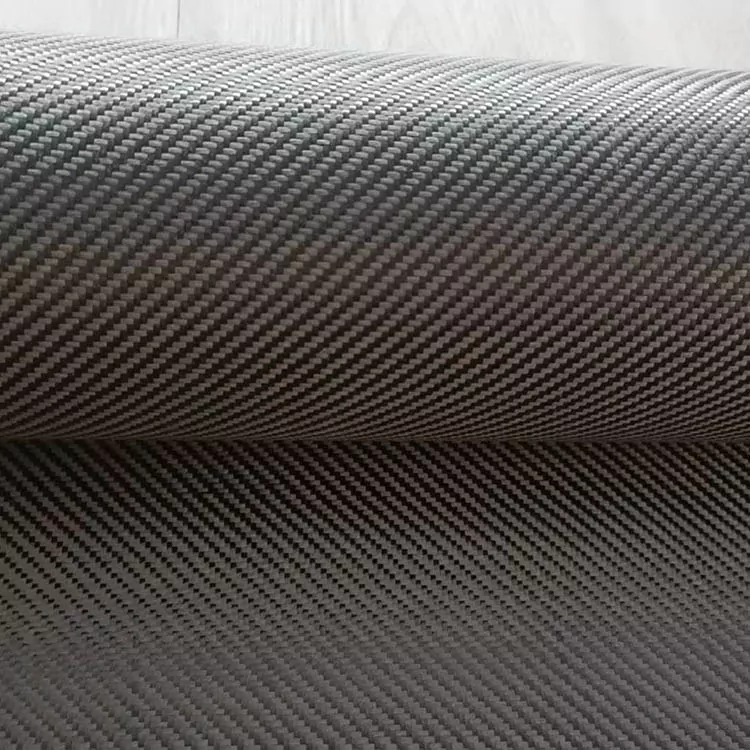

Ang diagonal na pattern ay isa sa mga pinakakilalang tampok ng twill carbon fiber fabric. Kapag ang cured laminate ay tapos na sa isang malinaw na patong, ang habi ay maaaring manatiling nakikita sa buong ibabaw ng bahagi.

Ang direksyon ng pattern ay kailangang kontrolin sa panahon ng pagputol at pag-lay-up. Kung magkaiba ang oryentasyon ng dalawang seksyon ng tela, hindi magpapatuloy nang pantay-pantay ang mga linyang dayagonal sa magkasanib na bahagi. Sa mga nakikitang panel, ang cutting layout at ply placement samakatuwid ay kailangang isaalang-alang bago hulma.

Ang huling hitsura ay apektado din ng pamamahagi ng dagta, pagsasama-sama at pagtatapos ng ibabaw. Ang pattern na nakikita sa tuyong tela ay maaaring magbago sa kahulugan pagkatapos na mahulma at malagyan ng coating ang nakalamina.

Paggamit ng Twill sa Curved Components

Karaniwang ginagamit ang twill fabric sa mga bahaging hindi ganap na flat, kabilang ang mga trim na piraso, housing, piyesa ng bisikleta, bahagi ng motorsiklo at kagamitang pang-sports.

Ang tela ay maaaring i-cut bilang isang mas malaking piraso kapag ang ibabaw ay medyo bukas, o nahahati sa mas maliit na mga seksyon kung saan ang geometry ay nagbabago nang mas matindi. Ang mas malalaking piraso ay nakakabawas sa bilang ng mga joints ngunit maaaring mangailangan ng higit pang pagsasaayos sa panahon ng lay-up. Ang mga maliliit na piraso ay maaaring sumunod sa mga lokal na contour nang mas madali, ngunit ang mga kasukasuan ay kailangang maingat na nakaposisyon.

Para sa isang nakikitang ibabaw ng carbon, dapat ding isaalang-alang ng cutting pattern ang direksyon ng diagonal weave. Ang pagpapanatili ng parehong oryentasyon sa pagitan ng mga katabing piraso ay maaaring maging mahalaga kapag kinakailangan ang tuluy-tuloy na visual pattern.

Pagtutukoy

Pagtutukoy ng Materyal para sa Produksyon

Ang kinakailangang bigat ng tela ay karaniwang isinasaalang-alang kasama ang target na kapal ng nakalamina at ang paraan ng paghubog. Ang mas mababang timbang sa lugar ay nagbibigay-daan sa mas maraming indibidwal na plies na magamit, habang ang mas mabigat na tela ay maaaring mabawasan ang bilang ng mga layer na kailangan para sa isang partikular na kapal ng laminate.

Ang grado ng carbon fiber ay dapat ding tukuyin nang hiwalay sa paghabi. Ang parehong konstruksyon ng twill ay maaaring gawin sa iba't ibang mga grado ng hibla, at ang mga resultang pinagsama-samang mga katangian ay hindi magkapareho.

Ang pagiging tugma ng resin ay isa pang pagsasaalang-alang sa produksyon. Ang wet lay-up, vacuum infusion, compression molding at prepreg processing ay may iba't ibang pangangailangan para sa pagdaloy ng dagta, pagsasama-sama at paghawak. Samakatuwid, ang tela ay dapat na itugma sa aktwal na proseso sa halip na tinukoy lamang sa pamamagitan ng hitsura nito.

Impormasyong Ibibigay para sa isang Materyal na Pagtatanong

Ang isang pagtatanong sa produksyon ay mas madaling suriin kapag ang mga pangunahing kinakailangan sa materyal ay malinaw na nakasaad. Kasama sa nauugnay na impormasyon ang:

· Paggawa ng twill weave

· Batay ng carbon fiber

· Timbang ng tela / GSM

· Kinakailangan ang lapad at haba ng roll

· Target na kapal o kapal ng nakalamina

· Sistema ng resin

· Proseso ng paghubog

· Component geometry

· Mga nakikitang kinakailangan sa ibabaw

Kung ang materyal ay pinapalitan ang isang umiiral na tela, isang magagamit na sheet ng detalye o sample ay maaari ding gamitin bilang isang sanggunian. Ito ay partikular na kapaki-pakinabang kapag ang bagong materyal ay kailangang magkasya sa isang naitatag na proseso ng pagputol, lay-up o paghubog.

Mga aplikasyon

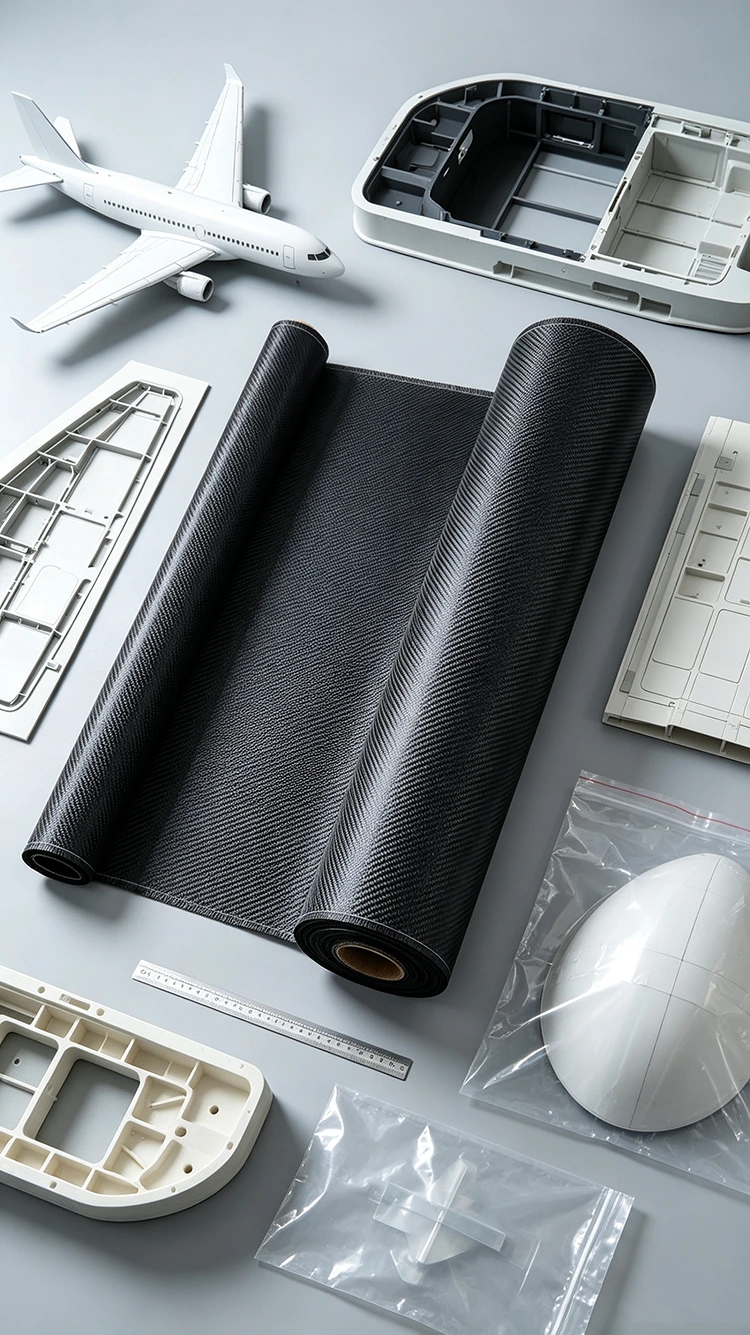

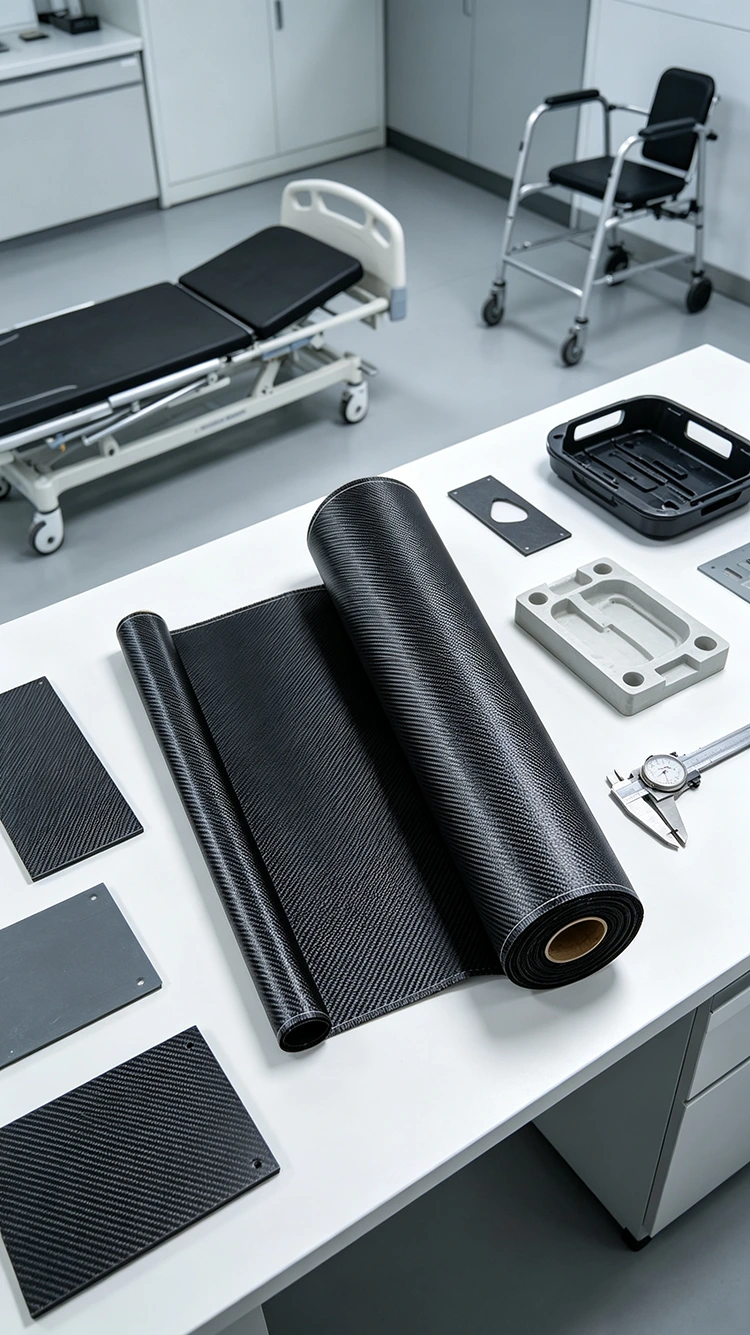

Ang Twill Weave Carbon Fiber Fabric ay ginagamit sa mga molded composite parts kung saan ang tela ay kailangang tumanggap ng mga hugis na ibabaw o magbigay ng isang tinukoy na habi na hitsura.

Kasama sa mga automotive application ang interior trim, panel, cover at iba pang bahagi ng carbon fiber. Ang mga piyesa ng bisikleta at motorsiklo ay maaaring gumamit ng pinagtagpi na pampalakas sa mga hubog na seksyon kung saan kailangang sumunod ang tela sa ibabaw ng amag.

Ang mga kagamitang pang-sports tulad ng mga paddle, raketa at iba pang mga istrukturang hinulma ay maaari ding isama ang materyal bilang bahagi ng laminate. Ang mga kagamitang pang-industriya at pabahay ay maaaring gumamit ng hinabing carbon fiber kung saan ang mga kinakailangang mekanikal at dimensional na katangian ay maaaring makamit gamit ang napiling laminate.

Para sa mga electronic housing o mga bahagi na matatagpuan malapit sa mga electrical assemblies, dapat isaalang-alang ang electrical conductivity ng carbon fiber kapag tinutukoy ang mga kinakailangan sa pagkakabukod at saligan.

FAQ

Ano ang Twill Weave Carbon Fiber Fabric?

Ito ay pinagtagpi ng carbon fiber reinforcement na ginawa gamit ang twill interlacing na istraktura. Ang pag-aayos ng sinulid ay gumagawa ng diagonal na pattern sa ibabaw, habang ang aktwal na detalye ng materyal ay nakasalalay sa grado ng carbon fiber, bigat ng tela at konstruksyon.

Paano naiiba ang twill sa plain weave?

Gumagamit ang twill at plain weave ng iba't ibang sinulid na pagkakasunod-sunod ng interlacing. Ang twill ay may diagonal na pattern at sa pangkalahatan ay nagbibigay-daan sa higit pang paggalaw ng sinulid, habang ang plain weave ay may mas mahigpit na paulit-ulit na over-under na istraktura. Ang kanilang pagiging angkop ay nakasalalay sa bahagi ng geometry at proseso ng pagmamanupaktura.

Ano ang ibig sabihin ng 2×2 twill?

Ang 2×2 ay naglalarawan ng isang tiyak na twill construction kung saan ang mga sinulid ay pumasa sa dalawa at sa ilalim ng dalawa sa paulit-ulit na pagkakasunod-sunod. Kung ang isang proyekto ay nangangailangan ng konstruksiyon na ito, ang paghabi ay dapat kumpirmahin sa detalye ng materyal.

Maaari bang gamitin ang twill fabric sa mga curved molds?

Oo. Maaari itong tumanggap ng katamtamang mga kurba at pagbabago ng mga contour, ngunit ang aktwal na kurtina ay nakasalalay sa bigat ng tela, paggawa ng sinulid at geometry ng amag. Ang isang bumubuo ng pagsubok ay kapaki-pakinabang para sa kumplikado o masikip na radius na mga bahagi.

Maaari ba itong gamitin para sa mga nakikitang bahagi ng carbon fiber?

Oo. Ang dayagonal weave ay maaaring manatiling nakikita pagkatapos ng paghubog at pagtatapos sa ibabaw. Ang pare-parehong oryentasyon ng tela sa panahon ng pagputol at paglalatag ay mahalaga kapag kinakailangan ang isang pare-parehong pattern.

Maaari bang ipasadya ang bigat at sukat ng tela?

Oo. Ang bigat, lapad, haba at mga kaugnay na detalye ng tela ay maaaring tukuyin ayon sa bahagi at proseso ng pagmamanupaktura.

Anong impormasyon ang kailangan para sa isang panipi?

Ang kapaki-pakinabang na impormasyon ay kinabibilangan ng weave construction, carbon fiber grade, GSM, lapad, haba ng roll, dami, aplikasyon at proseso ng paghubog. Para sa mga nakikitang bahagi, dapat ding tukuyin ang kinakailangang surface finish at direksyon ng pattern.

Maaari bang suriin ang isang sample bago ang paggawa?

Maaaring isaalang-alang ang sample na pagsusuri kapag ang tela ay kailangang suriin para sa drape, resin compatibility, surface appearance o processing behavior na may partikular na paraan ng produksyon.

Ang ibig sabihin ba ng twill weave ay mas mataas na lakas?

Hindi. Ang pagtatayo ng paghabi lamang ay hindi nagtatatag ng lakas o higpit ng natapos na composite. Ang mga katangiang ito ay nakasalalay sa grado ng carbon fiber, bigat ng tela, sistema ng resin, oryentasyon ng hibla, dami ng hibla, kapal ng laminate at mga kondisyon ng pagproseso.
