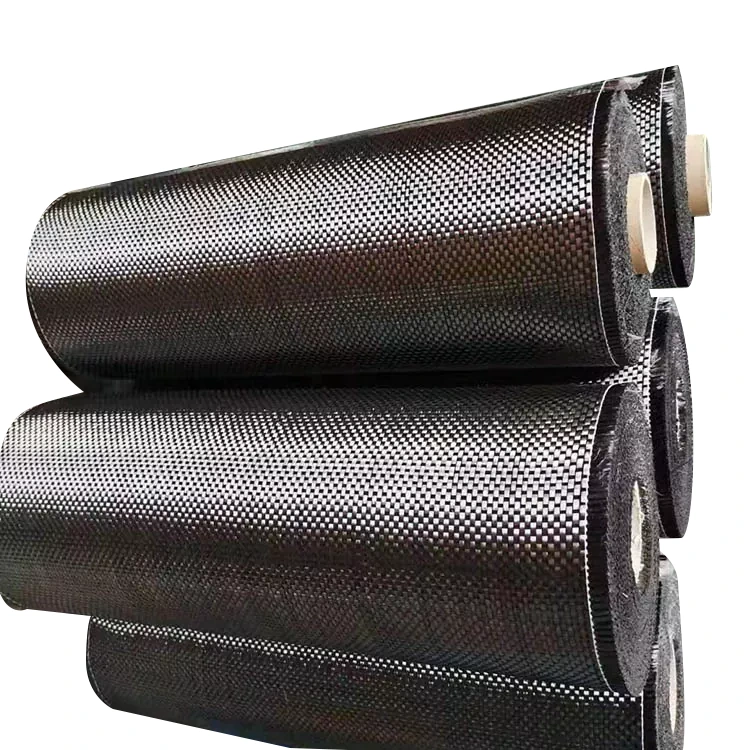

Plain Weave Carbon Fiber na Tela

Ang Plain Weave Carbon Fiber Fabric ay gumagamit ng isang simpleng over-under interlacing ng warp at weft yarns upang bumuo ng isang regular na pinagtagpi na istraktura. Ang paulit-ulit na mga crossing point ay nagbibigay sa tela ng isang matatag na ibabaw na medyo madaling makilala, gupitin at iposisyon sa panahon ng composite lay-up. Malinaw din ang mga direksyon ng warp at weft, na tumutulong sa mga production team na mapanatili ang nilalayon na oryentasyon kapag naghahanda ng maraming plies.

Para sa composite manufacturing, ang regular na istrukturang ito ay kapaki-pakinabang kapag ang materyal ay kailangang hawakan nang tuluy-tuloy mula sa isang bahagi patungo sa isa pa. Ang bigat ng tela, grado ng carbon fiber, bilang ng sinulid, lapad at compatibility ng resin ay kailangan pa ring tukuyin nang hiwalay dahil ang pattern ng paghabi lamang ay hindi tumutukoy sa mga mekanikal na katangian ng natapos na nakalamina.

Paano Nakakaapekto ang Plain Weave sa Paghawak ng Tela

Sa isang plain weave, ang bawat warp yarn ay dumadaan sa ibabaw at sa ilalim ng sunud-sunod na weft yarns. Lumilikha ito ng medyo matatag na istraktura ng tela na may regular na hitsura na parang grid.

Sa panahon ng pagputol at pag-lay-up, ang malinaw na mga direksyon ng warp at weft ay ginagawang mas madaling suriin kung ang isang ply ay inilagay ayon sa laminate drawing. Ito ay partikular na kapaki-pakinabang kapag ang ilang mga layer ay pinutol mula sa parehong roll at ang bawat layer ay kailangang mapanatili ang isang pare-parehong oryentasyon.

Ang parehong konstruksiyon ay mayroon ding mga limitasyon. Dahil ang mga sinulid ay madalas na nagsabit, ang tela ay hindi kumikilos tulad ng isang maluwag o lubos na nababalot na reinforcement. Sa masikip na radii, malalim na mga contour o kumplikadong three-dimensional na mga hulma, ang aktwal na materyal ay dapat suriin laban sa geometry ng bahagi bago ang produksyon.

Para sa kadahilanang ito, ang pagpili ng tela ay dapat isaalang-alang ang parehong kinakailangan ng reinforcement at ang paraan ng paggupit, pagkakaposisyon at pagbuo ng materyal sa panahon ng pagmamanupaktura.

Weave Structure at Laminate Design

Ang isang hinabing carbon fiber na tela ay nagbibigay ng pampalakas sa parehong mga direksyon ng warp at weft. Ito ay naiiba sa unidirectional reinforcement, kung saan ang karamihan sa tuluy-tuloy na mga hibla ay puro sa isang pangunahing direksyon.

Para sa isang laminated composite, ang habi na tela ay maaaring magbigay ng balanseng reinforcement arrangement sa loob ng isang indibidwal na sapin. Gayunpaman, ang panghuling oryentasyon ng hibla ng bahagi ay tinutukoy pa rin ng kumpletong iskedyul ng nakalamina, kabilang ang direksyon ng ply, bilang ng mga layer, bigat ng tela at geometry ng bahagi.

Ang paghabi ay hindi dapat ituring bilang isang direktang indikasyon ng lakas. Ang dalawang tela na may parehong paghabi ay maaaring makagawa ng magkakaibang mga katangian ng composite kapag ang kanilang mga marka ng carbon fiber, mga timbang sa lugar, mga sistema ng resin o mga fraction ng dami ng hibla ay iba.

Pagpili ng Tela para sa Iba't ibang Geometries

Ang pagiging angkop ng isang pinagtagpi na pampalakas ay bahagyang nakasalalay sa hugis ng natapos na bahagi. Ang mga flat panel at mga bahagi na may banayad na kurba ay karaniwang mas madaling takpan dahil ang tela ay hindi kailangang tumanggap ng malalaking pagbabago sa direksyon ng ibabaw.

Ang mas kumplikadong mga amag ay nangangailangan ng mas malapit na pansin sa kurtina. Kapag ang tela ay pinilit sa isang masikip na radius, ang warp at weft ay maaaring maglipat-lipat sa isa't isa, na lumilikha ng lokal na pagbaluktot o mga wrinkles. Ang mga epektong ito ay maaaring makaimpluwensya sa parehong hitsura sa ibabaw at sa pagkakapare-pareho ng nakalamina.

Para sa isang bagong bahagi, ang isang maliit na pagsubok sa pagbuo ay makakatulong na matukoy kung ang napiling bigat at pagkakagawa ng tela ay maaaring sumunod sa amag nang walang labis na pagbaluktot. Ang cutting pattern, ply orientation at ang pagkakasunud-sunod ng lay-up ay dapat isaalang-alang nang magkasama sa halip na suriin ang tela nang hiwalay sa proseso ng pagmamanupaktura.

Mga Flat at Malumanay na Kurbadong Bahagi

Ang regular na pinagtagpi na konstruksyon ay kadalasang mas madaling iposisyon sa mga flat panel, takip, plato at mga bahagi na may katamtamang kurbada. Ang nakikitang grid pattern ay ginagawang medyo diretso upang suriin ang oryentasyon ng mga katabing plies sa panahon ng lay-up.

Mga Kumplikadong Hugis na Hugis

Para sa mas malalim na contour o mas mahigpit na radii, nagiging mas mahalaga ang drape at shear behavior. Ang tela ay dapat na masuri sa aktwal o kinatawan ng amag, lalo na kapag ang tapos na ibabaw ay mananatiling nakikita.

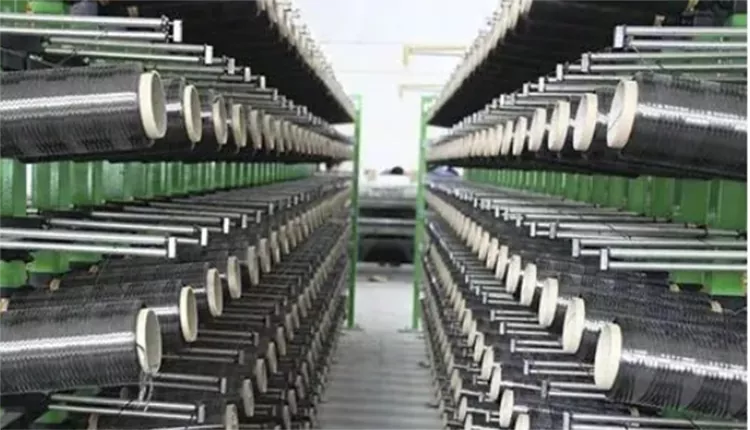

Ano ang Maibibigay ni Yuruis

Ang detalye ng tela ay maaaring tukuyin sa paligid ng mga kinakailangan ng pinagsama-samang proseso ng pagmamanupaktura. Kasama sa mga karaniwang item na kumpirmahin ang:

· Plain weave construction

· Batay ng carbon fiber

· Areal weight / GSM

· Lapad ng tela

· Haba ng roll

· Kapal

· Mga kinakailangan sa ibabaw

· Pagiging tugma ng resin

· Layong proseso ng paghubog

Kapag ang materyal ay pinapalitan o itinugma sa isang umiiral na detalye ng produksyon, ang pagbibigay ng kasalukuyang fabric data sheet, sample o kilalang GSM ay makakatulong na tukuyin ang kinakailangang konstruksyon nang mas tumpak.

Tipikal na Plain Weave Specification

Mula sa Pagputol hanggang sa Lamination

Bago ang dagta ay ipinakilala, ang tela ay karaniwang dumadaan sa ilang mga hakbang sa paghahanda. Ang mga kinakailangang sukat ay minarkahan at gupitin, pagkatapos ang bawat sapin ay nakaposisyon ayon sa disenyo ng nakalamina.

Para sa mga multi-layer na bahagi, maaaring kailanganin ng production team na baguhin ang oryentasyon ng sunud-sunod na plies para makamit ang kinakailangang reinforcement arrangement. Dahil ang mga direksyon ng warp at weft ay madaling makilala sa isang plain woven fabric, ang oryentasyon ay maaaring suriin sa panahon ng lay-up nang hindi umaasa lamang sa cutting marks.

Sa panahon ng paghawak, ang hindi kinakailangang pag-uunat ay dapat na iwasan. Ang sobrang pag-igting o paulit-ulit na paggalaw ay maaaring magbago sa lokal na pagkakaayos ng sinulid, na maaaring makita pagkatapos ng paghubog. Ang halaga ng paghawak na kinakailangan ay nakasalalay din sa bigat ng tela, higpit ng paghabi at geometry ng bahagi.

Mga Application sa Composite Manufacturing

Ang Plain Weave Carbon Fiber Fabric ay maaaring gamitin sa molded composite components kung saan ang isang regular na pinagtagpi na reinforcement ay tugma sa disenyo ng bahagi at proseso ng pagmamanupaktura.

Sa mga automotive application, maaari itong gamitin para sa interior trim, panel, cover at mga piling structural o semi-structural composite parts. Ang kinakailangang pagtatayo ng tela ay nakasalalay sa geometry ng bahagi at detalye ng laminate.

Para sa mga bisikleta at kagamitang pang-sports, ang hinabi na carbon fiber reinforcement ay maaaring isama sa mga molded laminates kung saan ang kinakailangang hibla na oryentasyon at kapal ay itinatag ng disenyo ng bahagi.

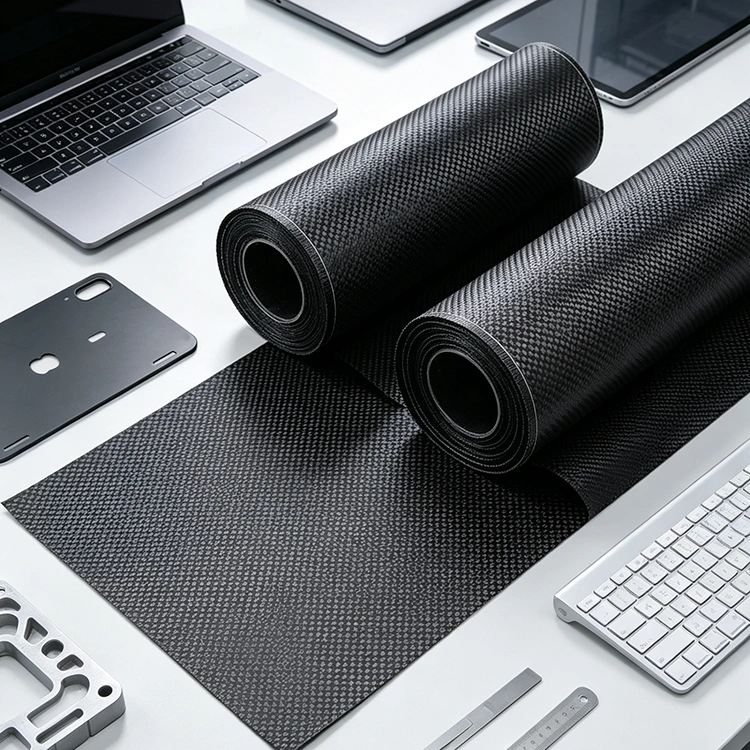

Sa electronics at pang-industriya na kagamitan, ang carbon fiber fabric ay maaaring gamitin sa housings, panels at iba pang composite structures. Dahil ang carbon fiber ay electrically conductive, ang electrical insulation, grounding at electromagnetic na mga kinakailangan ay dapat isaalang-alang kung saan ang materyal ay ginagamit malapit sa mga electronic assemblies.

Samakatuwid, ang naaangkop na detalye ng tela ay dapat na matukoy mula sa natapos na bahagi sa halip na mula sa pattern ng paghabi lamang.

Hitsura at Pagproseso ng Ibabaw

Kapag ang hinabing carbon fiber ay nananatiling nakikita pagkatapos ng paghubog, ang huling hitsura ay nakasalalay sa higit pa kaysa sa tuyong pattern ng tela. Ang pamamahagi ng resin, pagkakahanay ng hibla, pagsasama-sama, kondisyon ng ibabaw ng amag at pagtatapos ng paggamot ay maaaring makaapekto sa hitsura ng bahaging gumaling.

Para sa mga nakikitang ibabaw, ang tela ay dapat na palaging ilagay at protektado mula sa hindi kinakailangang pag-alis sa panahon ng lay-up. Maaaring kailanganin ding ihanay ang mga katabing piraso upang ang habi na pattern ay hindi kapansin-pansing magbago mula sa isang seksyon ng bahagi patungo sa isa pa.

Kung ang bahagi ay tumatanggap ng isang malinaw na patong o iba pang pang-ibabaw na paggamot, ang sistema ng patong ay dapat na tugma sa na-cured na composite at ang nilalayon na kapaligiran ng serbisyo. Ang isang pare-parehong dry-fabric na hitsura ay hindi mismo ginagarantiyahan ang isang magkatulad na hitsura pagkatapos ng paghubog.

FAQ

Ano ang Plain Weave Carbon Fiber Fabric?

Ito ay isang hinabing carbon fiber reinforcement kung saan ang mga warp at weft yarns ay paulit-ulit na dumadaan sa ibabaw at sa ilalim ng bawat isa. Lumilikha ito ng isang regular na istraktura ng tela na may malinaw na nakikilalang mga direksyon ng hibla.

Ano ang hitsura ng plain weave carbon fiber?

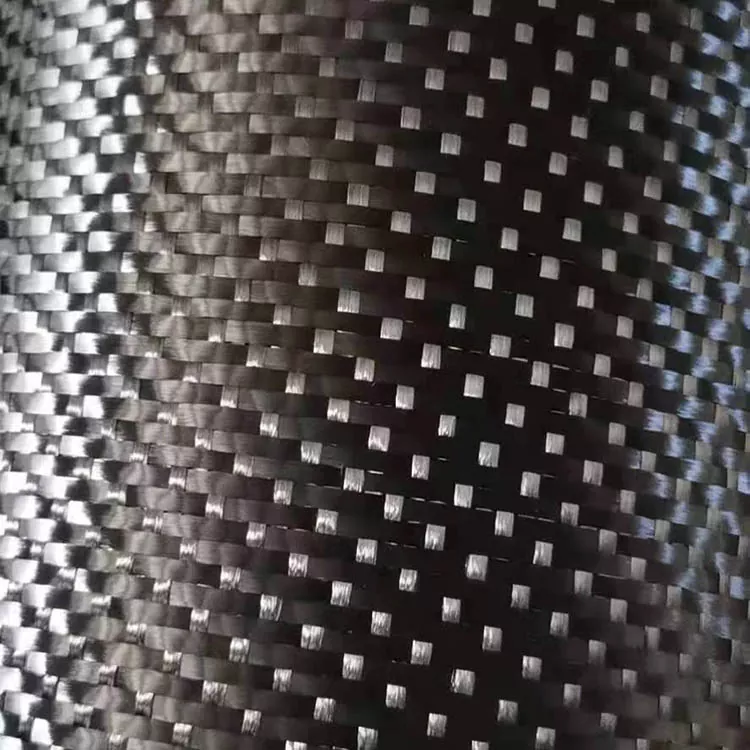

Ang warp at weft ay bumubuo ng isang paulit-ulit na over-under na pattern na gumagawa ng isang regular na hitsura ng grid. Ito ay naiiba sa paningin mula sa twill fabric, na may katangian na diagonal na pattern.

Ang plain weave ba ay angkop para sa mga nakikitang bahagi ng carbon fiber?

Oo. Ang regular na paghabi ay maaaring maging bahagi ng nakikitang ibabaw ng isang composite component. Ang huling hitsura ay nakasalalay din sa pamamahagi ng dagta, pagsasama-sama, kondisyon ng amag at pagtatapos sa ibabaw.

Maaari bang gamitin ang plain weave sa mga curved molds?

Oo, ngunit ang pagiging angkop ay nakasalalay sa curvature, radius at tatlong-dimensional na geometry ng amag. Para sa mga kumplikadong hugis, ang isang bumubuo ng pagsubok ay maaaring makatulong na matukoy ang potensyal na kulubot, pagbaluktot ng sinulid o kahirapan sa panahon ng lay-up.

Tinutukoy ba ng plain weave ang lakas ng composite?

Hindi. Ang natapos na mga katangian ng composite ay nakasalalay sa grado ng carbon fiber, bigat ng tela, sistema ng resin, fraction ng dami ng hibla, oryentasyon ng ply, kapal ng laminate at mga kondisyon ng paggamot o paghubog. Ang paghabi ay isang bahagi lamang ng pagtutukoy ng materyal.

Maaari bang ipasadya ang bigat at lapad ng tela?

Oo. Ang timbang, lapad, haba ng roll at iba pang mga pagtutukoy ay maaaring tukuyin ayon sa pangangailangan ng produksyon. Ang kinakailangang grado ng carbon fiber at nilalayong proseso ng paghubog ay dapat ding ibigay kapag humihiling ng isang panipi.

Anong impormasyon ang dapat ibigay para sa isang panipi?

Kasama sa kapaki-pakinabang na impormasyon ang kinakailangang GSM, carbon fiber grade, weave construction, lapad, haba ng roll, dami, aplikasyon at proseso ng paghubog. Ang isang umiiral na detalye ng tela o sample ay maaari ding makatulong kapag ang materyal ay kailangang tumugma sa isang naitatag na proseso ng produksyon.

Maaari bang suriin ang isang sample bago ang maramihang paggawa?

Maaaring isaayos ang sample na pagsusuri kapag ang tela ay kailangang suriin para sa drape, resin compatibility, surface appearance o processing behavior na may partikular na composite manufacturing process.

Ang plain weave ba ay mas malakas kaysa twill weave?

Ang alinman sa paghabi ay hindi dapat ituring na likas na mas malakas batay sa pattern ng paghabi lamang. Ang mga mekanikal na katangian ng tapos na nakalamina ay naiimpluwensyahan ng uri ng hibla, bigat ng tela, sistema ng dagta, oryentasyon ng hibla, konstruksiyon ng nakalamina at mga kondisyon ng pagproseso.
