Carbon Fiber Surface Mat para sa Reinforcement Layer

Ginagamit ang mga carbon fiber surface mat sa mga composite laminates kapag ang isang distributed layer ng tinadtad na carbon fiber ay kinakailangan malapit sa laminate surface o sa pagitan ng mga reinforcement layer. Ang Carbon Fiber Surface Mat para sa Reinforcement Layer ay isang non-woven na materyal na gawa sa tinadtad na carbon fibers. Ito ay karaniwang ginagamit sa tabi ng pangunahing structural reinforcement, na ang materyal na detalye ay pinili ayon sa laminate construction, resin system at proseso ng paghubog.

Posisyon ng Nakalamina

Ang isang composite laminate ay maaaring maglaman ng hinabing carbon fabric, unidirectional fiber, glass fiber, core material at resin sa iba't ibang kumbinasyon. Ang bawat layer ay may tinukoy na posisyon at pag-andar.

Ang isang pinasimple na konstruksiyon ay maaaring isaayos bilang:

Ibabaw / Layer ng Resin
↓
Carbon Fiber Surface Mat
↓
Pangunahing Carbon o Glass Fiber Reinforcement
↓
Core o Karagdagang Laminate Layers

Ang pagkakasunud-sunod na ito ay isang halimbawa lamang. Ang aktwal na posisyon ay tinutukoy ng disenyo ng bahagi at proseso ng pagmamanupaktura. Karaniwang hindi ginagamit ang banig bilang kapalit ng pangunahing pampalakas na nagdadala ng pagkarga.

Materyal na Istraktura

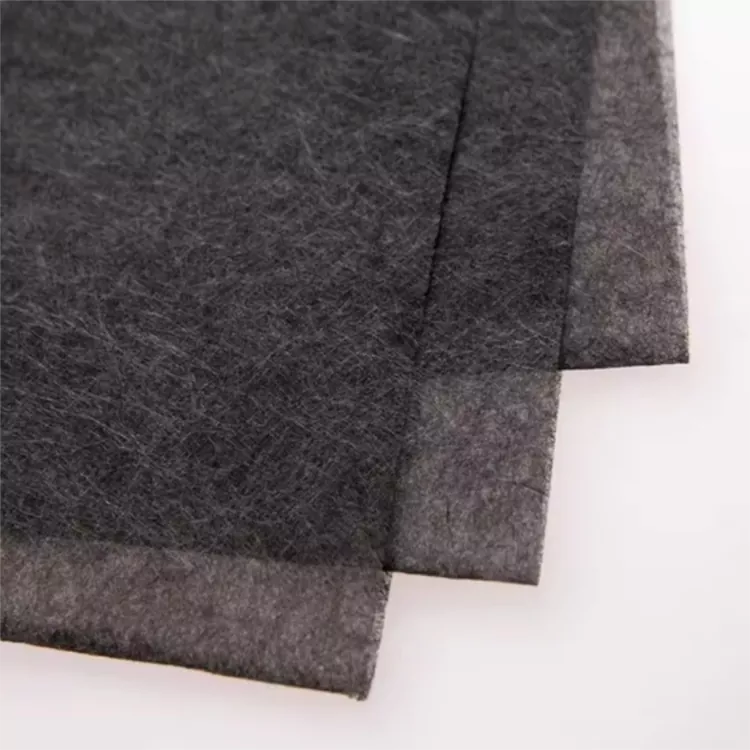

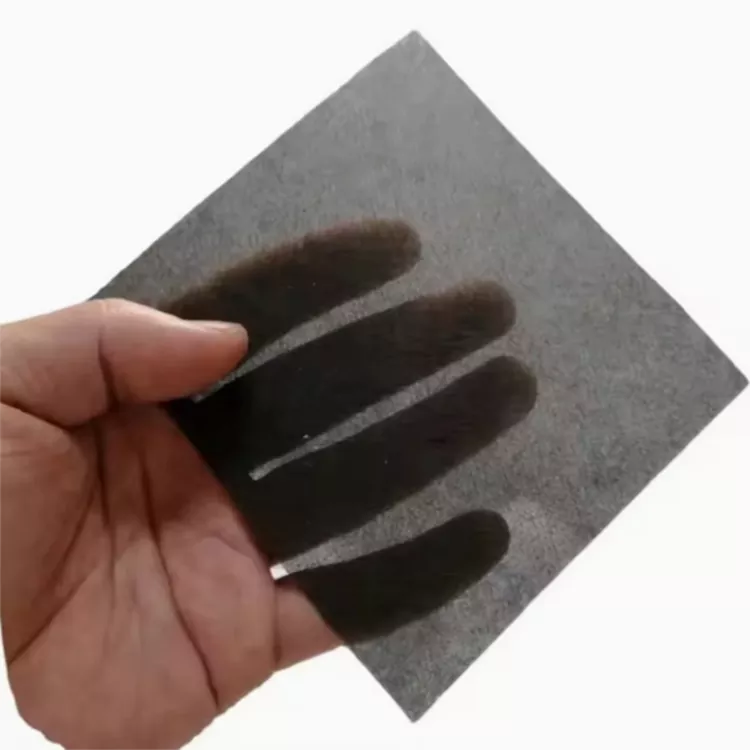

Ang materyal ay binubuo ng mga tinadtad na carbon fiber na ibinahagi sa isang non-woven na istraktura ng banig. Hindi tulad ng hinabing carbon fabric, ang mga hibla ay hindi sumusunod sa isang nakapirming warp-and-weft arrangement.

Ang istrakturang ito ay nagpapahintulot sa banig na takpan ang isang ibabaw nang hindi nagpapakilala ng isa pang tinukoy na direksyon ng hibla. Maaari din itong umayon sa mga hubog na seksyon ng isang molded na bahagi, depende sa bigat, kapal at geometry ng lugar.

Ang materyal ay maaaring magsilbi bilang isang layer sa ibabaw, isang pangalawang reinforcement layer o isang carbon-fiber layer sa loob ng isang multi-material laminate. Ang kontribusyon nito sa natapos na bahagi ay tinutukoy ng dami ng carbon fiber na idinagdag, ang posisyon nito sa laminate at ang nakapalibot na reinforcement.

Ibabaw na Banig at Structural Reinforcement

Ang dalawang materyales ay hindi dapat piliin sa parehong batayan. Ang structural reinforcement ay karaniwang tinutukoy ayon sa pagkarga, direksyon ng hibla at kinakailangang mga mekanikal na katangian. Ang surface mat ay higit na nababahala sa distributed fiber coverage, laminate construction at mga lokal na kinakailangan sa ibabaw.

Pagpili ng Timbang ng Banig

Ang bigat ng Areal ay isa sa mga pangunahing parameter kapag tinutukoy ang isang carbon fiber mat. Maaaring gumamit ng mas magaan na materyal kung saan kailangan lang ng manipis na patong na ipinamahagi, habang ang mas mabigat na detalye ay nagdaragdag ng mas maraming carbon fiber sa laminate.

Dapat isaalang-alang ang timbang kasama ng kapal at pag-aalsa ng dagta. Ang kinakailangang detalye ay nagbabago rin sa posisyon ng banig, ang bilang ng mga reinforcement layer at ang target na kapal ng natapos na bahagi.

Nagbibigay ang Yuruis ng maramihang mga pagtutukoy ng area-weight sa halip na isang nakapirming timbang. Ang mga customer ay maaaring magbigay ng isang umiiral na detalye, laminate drawing o sample kapag ang isang partikular na timbang ay kailangang itugma.

Ang isang praktikal na sequence ng pagpili ay:

Areal weight → Kapal → Resin content → Laminate position → Tapos na bahagi na kinakailangan

Pagtutukoy ng Materyal

Mga Karaniwang Aplikasyon

Ang materyal ay inilaan para sa pinagsama-samang mga bahagi na nagsasama ng isang ibinahagi na layer ng carbon-fiber. Ang aktwal na konstruksyon ay nag-iiba ayon sa bahaging geometry, reinforcement system at paraan ng produksyon.

Mga Bahagi ng Automotive

Maaari itong isama sa mga piling panel, cover, housing at panloob na composite parts kung saan ang carbon-fiber layer ay kasama sa laminate.

Industrial Composite Parts

Ang mga pang-industriyang molded na bahagi ay maaaring pagsamahin ang banig sa pinagtagpi, unidirectional o iba pang reinforcement na materyales upang makabuo ng multi-layer laminate.

Mga Panel at Shell ng CFRP

Para sa mga panel, cover at shell-type na istruktura, ang non-woven arrangement ay nagbibigay ng distributed carbon-fiber coverage nang hindi nagdaragdag ng fixed woven fiber direction.

Mga Produktong FRP at CFRP

Ang banig ay maaaring isama sa nakalamina na mga istruktura ng FRP o CFRP kung saan ang mga kinakailangan sa materyal ay tumatawag para sa tinadtad na carbon fiber bilang isa sa mga reinforcement layer.

Kagamitang Palakasan

Ang ilang magaan na composite sporting goods ay maaaring magsama ng tinadtad na carbon fiber sa loob ng isang multi-layer laminate. Ang kinakailangang timbang ng materyal at konstruksyon ay nakasalalay sa natapos na bahagi.

Resin at Molding

Ang sistema ng resin at paraan ng paghubog ay nakakaapekto sa kung paano ang mga tinadtad na mga hibla ay isinasama sa nakalamina. Dapat isaalang-alang ang lagkit ng resin, basa-basa, mga kondisyon ng pagpapagaling at panghuling kapal ng laminate kapag tinutukoy ang materyal.

Maaaring masuri ang banig gamit ang epoxy at iba pang mga sistema ng dagta. Dapat suriin ang pagiging tugma laban sa aktwal na pormulasyon ng dagta sa halip na ipagpalagay na mula sa materyal na hibla lamang.

Para sa vacuum infusion, ang materyal ay kailangang isaalang-alang kasama ng infusion setup, resin flow at kumpletong laminate sequence. Ang isang sample na pagsubok ay maaaring gamitin upang suriin ang wet-out, paghawak at pagsasama-sama bago ang regular na produksyon.

Yuruis Supply at Customization

Nag-supply si Yuruis ng fiber composite materials mula noong 2017. Kasama sa hanay ng produkto nito ang mga carbon fiber materials, E-glass roving, glass fiber mat at FRP na mga produkto.

Kasama sa operasyon ng Taizhou, Jiangsu ang pagbuo, paggupit at pagsubok ng mga kagamitan, na may nakasaad na composite material production capacity na 2 milyong m² bawat taon.

Para sa isang bagong detalye, maaaring magbigay ang mga customer ng drawing, sample, umiiral na detalye ng materyal, target na timbang o mga kinakailangang dimensyon. Maaaring gamitin ang impormasyong ito upang matukoy ang configuration ng materyal at format ng supply.

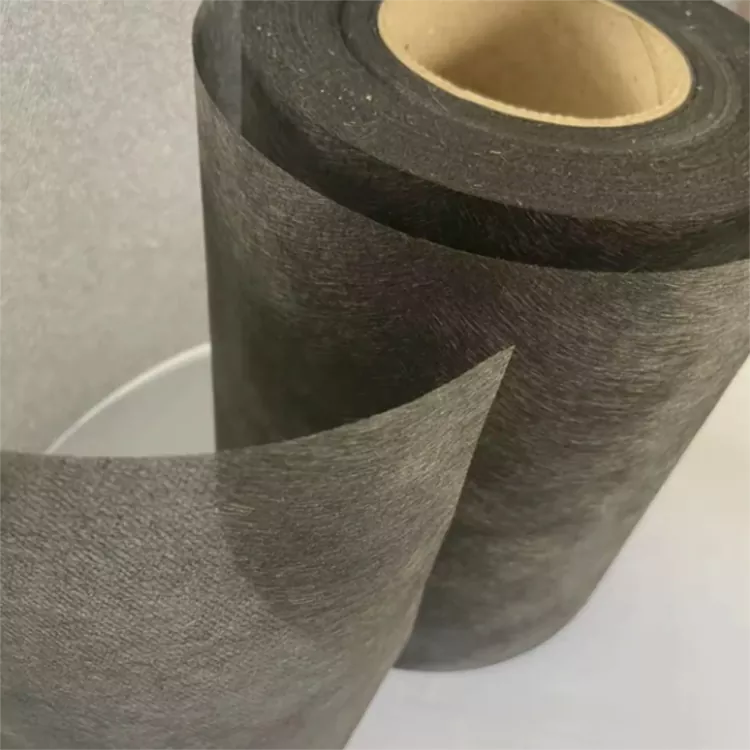

Para sa Carbon Fiber Surface Mat para sa Reinforcement Layer, kasama sa karaniwang lapad ang 1 m at 1.25 m. Ang lapad, kapal, haba at mga sukat ay maaari ding talakayin para sa customized na produksyon.

Mga Madalas Itanong

Ano ang carbon fiber surface mat?

Ito ay isang non-woven mat na gawa sa tinadtad na carbon fibers. Sa isang composite laminate, maaari itong bumuo ng isang distributed carbon-fiber layer malapit sa ibabaw o sa pagitan ng iba pang mga reinforcement layer.

Ito ba ay kapalit ng hinabing tela ng carbon fiber?

Hindi. Ang dalawang materyales ay may magkaibang istruktura. Ang hinabing carbon na tela ay nagbibigay ng mga tinukoy na direksyon ng hibla, habang ang tinadtad na hibla na banig ay nagbibigay ng mas malawak na pagkakaayos at karaniwang ginagamit bilang karagdagang layer.

Anong mga timbang ang magagamit?

Available ang maramihang mga timbang sa lugar. Ang pagpili ay depende sa kinakailangang nilalaman ng carbon-fiber, posisyon ng nakalamina, kapal ng target at mga kinakailangan sa natapos na bahagi.

Maaari bang ipasadya ang lapad at kapal?

Oo. Ang karaniwang lapad ay 1 m at 1.25 m. Maaaring talakayin ang customized na lapad, kapal, haba at sukat ayon sa pangangailangan ng produksyon.

Maaari ba itong gamitin sa epoxy resin?

Oo, maaari itong masuri gamit ang epoxy at iba pang mga sistema ng resin. Dapat kumpirmahin ang compatibility ng resin at wet-out sa pamamagitan ng pagsubok sa aktwal na pagbabalangkas.

Ito ba ay angkop para sa vacuum infusion?

Maaari itong masuri para sa vacuum infusion. Ang resulta ay depende sa lagkit ng dagta, infusion setup, laminate sequence at kinakailangang kapal ng tapos.

Maaari ba itong sumunod sa mga hubog na ibabaw?

Ang non-woven chopped-fiber na istraktura ay maaaring umayon sa mga curved molded surface. Ang aktwal na paghawak ay nakasalalay sa bigat ng materyal, kapal at bahagi ng geometry.

Maaari ba akong humiling ng sample bago ang bulk production?

Oo. Maaaring talakayin ang mga sample na kinakailangan batay sa nilalayon na aplikasyon, mga sukat, detalye ng materyal at paraan ng pagproseso.
