3K UD at Bidirectional Carbon Fiber Prepreg Fabric

Pinagsasama ng 3K UD at Bidirectional Carbon Fiber Prepreg Fabric ang 3K carbon fiber reinforcement sa isang pre-impregnated resin matrix sa dalawang magkaibang kaayusan ng fiber. Ang konstruksyon ng UD ay nakatuon sa mga tuluy-tuloy na mga hibla pangunahin sa isang direksyon, habang ang bidirectional na konstruksyon ay nagbibigay ng reinforcement sa dalawang pangunahing direksyon. Ang pagpili sa pagitan ng mga ito ay pangunahing nauugnay sa landas ng pag-load, istraktura ng nakalamina at geometry ng natapos na composite na bahagi.

Para sa mga composite na tagagawa, ang pagkakaibang ito ay mas mahalaga kaysa sa 3K na pagtatalaga lamang. Ang isang bahagi na may nangingibabaw na tensile, bending o axial load ay maaaring makinabang mula sa isang laminate na binuo sa paligid ng isang tinukoy na direksyon ng hibla, habang ang isang panel o shell na sumailalim sa mga load sa dalawang direksyon ay maaaring mangailangan ng mas balanseng reinforcement arrangement.

UD at Bidirectional Fiber Construction

Sa pagtatayo ng UD, ang tuluy-tuloy na mga hibla ng carbon ay pangunahing nakatuon sa isang direksyon. Ginagawa nitong angkop ang materyal para sa mga bahagi kung saan ang disenyo ng engineering ay may malinaw na pangunahing landas ng pagkarga, tulad ng mga shaft, beam, rod at pinahabang mga seksyon ng istruktura.

Ang bidirectional construction ay nagbibigay ng reinforcement sa dalawang pangunahing direksyon. Maaari itong isaalang-alang para sa mga panel, takip, pabahay at iba pang mga bahagi kung saan ang nakalamina ay kailangang magdala ng mga kargada sa dalawang palakol sa halip na nakararami sa isang direksyon.

Ang pag-aayos ng hibla ay hindi tinutukoy ang pagganap ng natapos na bahagi nang mag-isa. Fiber grade, fiber volume fraction, resin system, laminate orientation, bilang ng mga plies, consolidation at curing condition lahat ay nakakatulong sa panghuling composite properties.

Ano ang ibig sabihin ng 3K?

Ang 3K na pagtatalaga ay tumutukoy sa isang carbon fiber tow na naglalaman ng humigit-kumulang 3,000 indibidwal na mga filament. Inilalarawan nito ang laki ng fiber bundle sa halip na isang partikular na grado ng lakas.

Para sa pagpili ng materyal, ang 3K samakatuwid ay dapat isaalang-alang kasama ng carbon fiber grade, resin system at reinforcement construction. Ang isang 3K tow ay maaaring gamitin sa iba't ibang laminate architecture, at ang huling composite properties ay nakadepende sa kung paano ang reinforcement ay naka-orient, pinagsama-sama at gumaling.

Partikular na nauugnay ang pagkakaibang ito kapag inihahambing ang UD at mga bidirectional na materyales. Tinutukoy ng 3K na pagtatalaga ang fiber tow, habang ang UD o bidirectional construction ay naglalarawan kung paano inayos ang reinforcement na iyon sa loob ng prepreg.

Materyal na Impormasyon

Pagpili ng Hibla na Direksyon

Para sa 3K UD at Bidirectional Carbon Fiber Prepreg Fabric, ang unang praktikal na tanong ay kung paano inaasahang dadalhin ng natapos na bahagi ang karga nito. Ang reinforcement ay dapat ayusin upang ang laminate ay magbigay ng materyal kung saan ang disenyo ay nangangailangan nito, sa halip na piliin ang UD o bidirectional construction batay lamang sa hitsura ng tela.

Konstruksyon ng UD

Ang UD reinforcement ay karaniwang isinasaalang-alang para sa mga shaft, rod, beam at iba pang pahabang bahagi na may tinukoy na pangunahing direksyon ng pagkarga. Ang mga karagdagang off-axis na plies ay maaaring isama sa isang laminate kapag ang bahagi ay nangangailangan din ng reinforcement sa mga pangalawang direksyon.

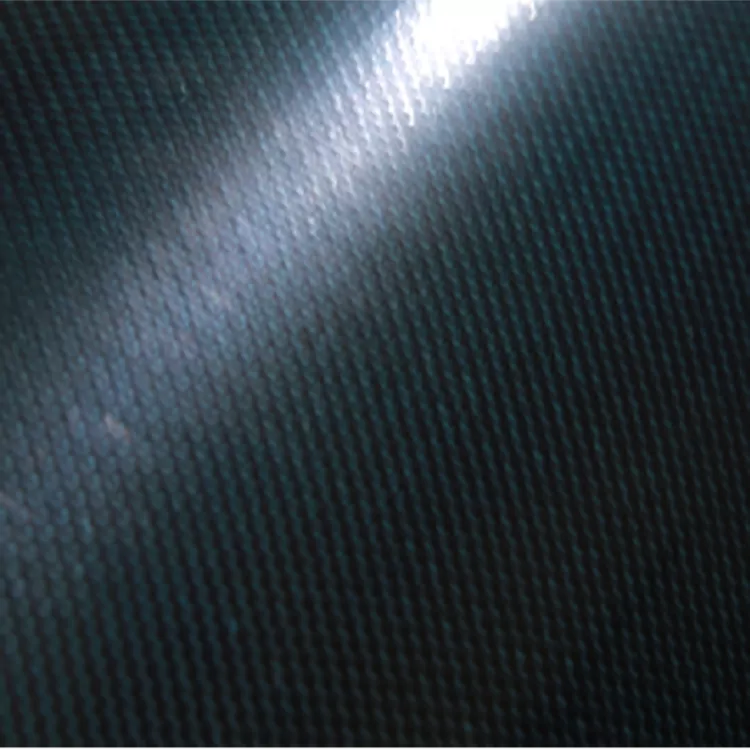

Bidirectional Construction

Maaaring isaalang-alang ang bidirectional reinforcement para sa mga panel, cover, housing at iba pang bahagi kung saan umaabot ang mga load o stiffness sa dalawang pangunahing direksyon. Ang aktwal na balanse sa pagitan ng dalawang direksyon ay nakasalalay sa pagtatayo ng materyal at sa iskedyul ng nakalamina.

Nakalamina na Disenyo

Ang prepreg construction ay dapat suriin bilang bahagi ng kumpletong laminate sa halip na bilang isang nakahiwalay na sheet. Ang oryentasyon ng hibla, pagkakasunud-sunod ng ply, kapal, nilalaman ng resin at mga kondisyon ng pagsasama ay nakakaimpluwensya kung paano inililipat ang mga load sa pamamagitan ng natapos na composite.

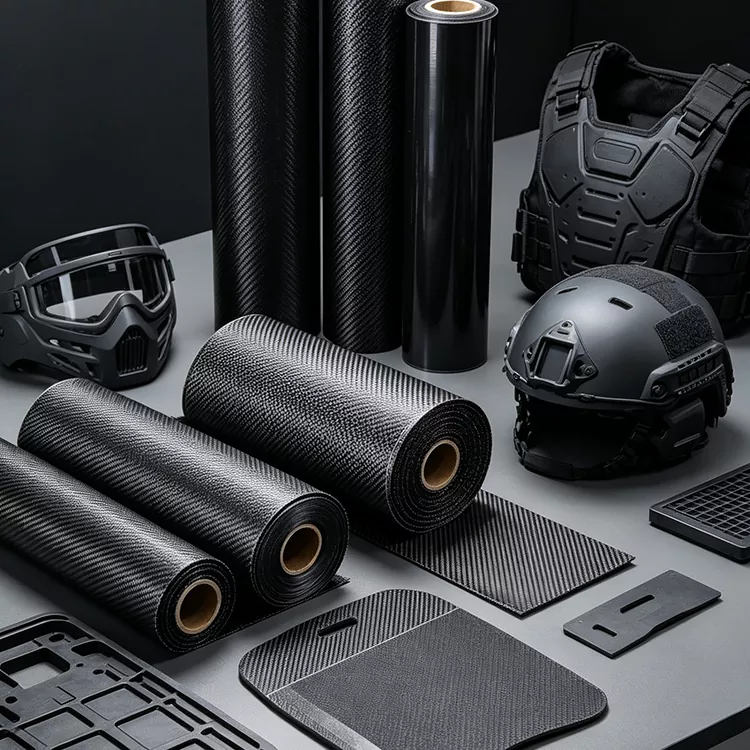

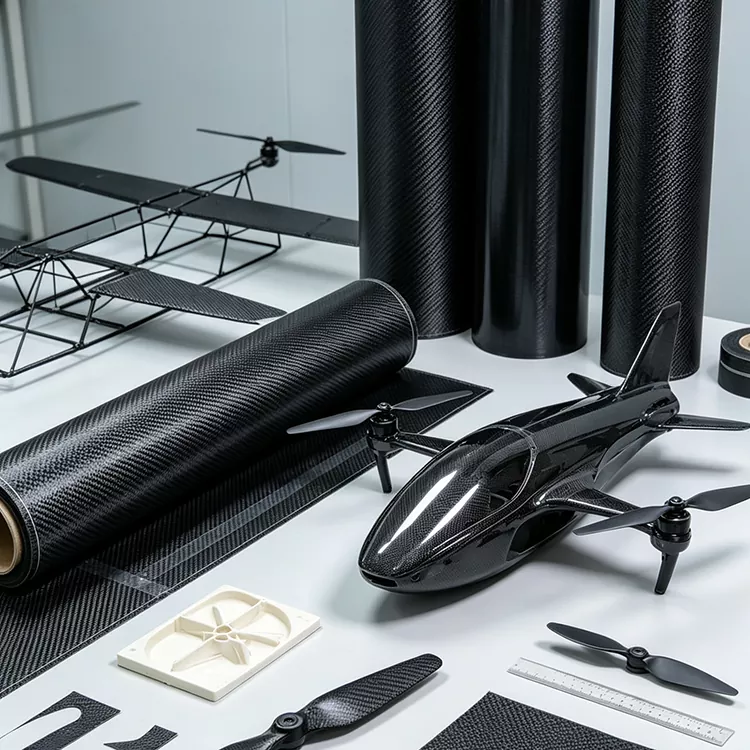

Mga Karaniwang Aplikasyon

Ang materyal ay maaaring isaalang-alang para sa mga composite na bahagi kung saan ang direksiyon na pampalakas at kinokontrol na nilalaman ng resin ay kinakailangan. Ang angkop na konstruksyon ay nakasalalay sa geometry ng bahagi, kondisyon ng paglo-load, paraan ng paghubog at kinakailangang kapal ng laminate.

Kagamitang Palakasan

Maaaring gamitin ang materyal sa magaan na mga istrukturang pampalakasan kung saan ang higpit, pag-uugali ng pagkapagod at masa ay mahalagang mga pagsasaalang-alang sa disenyo. Ang mga potensyal na aplikasyon ay kinabibilangan ng mga golf shaft, mga bahagi ng bisikleta, mga istruktura ng racket, mga sagwan at iba pang mga molded composite parts.

Mga Bahagi ng Automotive

Ang mga automotive na application ay maaaring magsama ng mga magaan na panel, mga bahagi ng pampalakas, mga piling bahagi ng istruktura at mga bahagi na nakatuon sa pagganap. Maaaring isaalang-alang ang konstruksyon ng UD kung saan ang bahagi ay may tinukoy na pangunahing landas ng pagkarga, habang ang bidirectional reinforcement ay maaaring gamitin kung saan kinakailangan ang suporta sa dalawang axes.

Industrial Composite Parts

Maaaring kabilang sa mga pang-industriyang aplikasyon ang mga panel, housing, bracket, beam, rod at magaan na bahagi ng kagamitan. Ang gustong construction ay depende sa kung ang component ay may nangingibabaw na direksyon ng pagkarga o nangangailangan ng reinforcement sa maraming direksyon.

Elektronikong Kagamitan

Para sa mga piling pabahay ng kagamitan at mga bahagi ng istruktura, ang carbon fiber ay maaaring magbigay ng mababang timbang at suporta sa istruktura. Dahil ang carbon fiber ay electrically conductive, ang electrical isolation at electromagnetic na mga kinakailangan ay dapat isaalang-alang bilang bahagi ng kumpletong disenyo ng pagpupulong.

Pagpili ng Materyal Bago ang Produksyon

Para sa isang bagong pinagsama-samang proyekto, ang materyal ay dapat na tukuyin ayon sa bahagi at proseso ng pagmamanupaktura sa halip na sa pamamagitan ng pangalan ng produkto lamang. Kabilang sa mahalagang impormasyon ang kinakailangang konstruksyon ng hibla, sistema ng resin, lapad, kapal, iskedyul ng nakalamina at paraan ng paghubog.

Para sa mga bahagi ng UD, ang pangunahing direksyon ng hibla ay dapat matukoy kasama ng anumang kinakailangang off-axis reinforcement. Para sa mga bahaging bidirectional, dapat kumpirmahin ang kinakailangang balanse ng reinforcement at oryentasyon ng ply. Nakakatulong ang mga detalyeng ito na matukoy kung ang detalye ng materyal ay naaayon sa nilalayong landas ng pagkarga.

Ang mga kinakailangan sa resin ay dapat ding kumpirmahin bago ang produksyon. Dahil ito ay isang prepreg na materyal, ang sistema ng resin at nilalaman ng resin ay nakakaapekto sa paghawak, pag-iimbak, paghubog at mga kondisyon ng paggamot. Kung ang materyal ay isinasama sa isang umiiral na proseso ng produksyon, ang kasalukuyang mga parameter ng pagpoproseso ng customer o detalye ng materyal ay maaaring gamitin bilang isang sanggunian.

FAQ

Ano ang 3K UD carbon fiber prepreg?

Ito ay isang prepreg gamit ang 3K carbon fiber reinforcement na nakaayos nang nakararami sa isang direksyon at pinagsama sa isang resin matrix bago hulma. Ito ay angkop para sa mga composite na bahagi kung saan ang reinforcement ay kailangang sumunod sa isang tinukoy na direksyon ng pagkarga.

Ano ang pagkakaiba sa pagitan ng UD at bidirectional carbon fiber?

Inilalagay ng UD ang karamihan sa tuluy-tuloy na mga hibla sa isang pangunahing direksyon. Ang bidirectional construction ay nagbibigay ng reinforcement sa dalawang pangunahing direksyon. Ang pagpili ay depende sa mga kondisyon ng pagkarga, bahagi ng geometry at nakalamina na disenyo ng natapos na bahagi.

Mayroon na bang dagta ang materyal?

Oo. Ito ay isang prepreg na materyal, ibig sabihin ang carbon fiber reinforcement ay pinagsama na sa isang resin matrix. Dapat kumpirmahin ang partikular na sistema ng resin at nilalaman ng resin para sa napiling detalye.

Pareho ba ang 3K sa grade ng lakas?

Inilalarawan ng No. 3K ang tinatayang bilang ng filament ng carbon fiber tow. Ang panghuling pagganap ng composite ay nakasalalay din sa grado ng hibla, sistema ng dagta, bahagi ng dami ng hibla, oryentasyon ng nakalamina at mga kondisyon ng paggamot.

Maaari bang ipasadya ang materyal?

Oo. Nagbibigay ang Yuruis ng make-to-order na produksyon at maaaring talakayin ang customized na laki, lapad at iba pang kinakailangan ng proyekto ayon sa nilalayong aplikasyon at proseso ng pagmamanupaktura.

Aling mga industriya ang gumagamit ng ganitong uri ng prepreg?

Maaaring kabilang sa mga application ang mga kagamitang pang-sports, mga bahagi ng sasakyan at mga pang-industriyang composite na bahagi. Ang mga piling istruktura ng elektronikong kagamitan ay maaari ding gumamit ng mga carbon fiber composites kapag ang mga kinakailangan sa materyal at elektrikal ay tugma sa aplikasyon.

Anong impormasyon ang dapat kong ibigay kapag humihiling ng isang panipi?

Ang pagbibigay ng kinakailangang lapad, kapal, konstruksyon ng hibla, kinakailangan ng resin, aplikasyon, paraan ng paghubog at tinantyang dami ay makakatulong na matukoy ang naaangkop na detalye. Para sa mga bahagi ng istruktura, ang isang iskedyul ng pagguhit o nakalamina ay maaari ding maging kapaki-pakinabang para sa pagkumpirma ng kinakailangang oryentasyon ng hibla.
